精品无码一区二区三区爱欲九九 ,老太婆性杂交毛片,国产成人一卡2卡3卡四卡视频,日日噜噜噜夜夜爽爽狠狠视频

環(huán)氧樹(shù)脂網(wǎng)

當(dāng)前位置: 主頁(yè) > 新聞資訊 >

EP專題之UV(三)全氟改性2

時(shí)間:2011-01-04 08:15來(lái)源: 作者: 點(diǎn)擊:
電子束發(fā)展起來(lái)的輻射固化新技術(shù).經(jīng)濟(jì).被譽(yù)為21世紀(jì)熱固性樹(shù)脂生產(chǎn)的新技術(shù).專家介紹.人們對(duì)EP光固化的研究.的這位專家.1457.5cm-1的吸收峰可歸屬為苯環(huán)的骨架振動(dòng):波數(shù)為1205~1145

  環(huán)氧樹(shù)脂網(wǎng)(seethedealer.net)最新報(bào)道[此消息來(lái)源于網(wǎng)絡(luò)]。

電子束(EB)固化[GuHua]是在紫外固化[GuHua]基礎(chǔ)上,發(fā)展起來(lái)的輻射固化[GuHua]新技術(shù)。與傳統(tǒng)的熱固化[GuHua]相比,具有高效、經(jīng)濟(jì)、環(huán)保等特點(diǎn),日益受到人們的重視,被譽(yù)為21世紀(jì)熱固性樹(shù)脂生產(chǎn)的新技術(shù)。據(jù)中國(guó)環(huán)氧樹(shù)脂[HuanYangShuZhi]行業(yè)協(xié)會(huì)(www.epoxy-e.cn)專家介紹,人們對(duì)EP光固化[GuHua]的研究,始于19世紀(jì)70年代末。其目標(biāo)是獲得航空航天用高性能熱固性樹(shù)脂。通過(guò)對(duì)乙烯基酯、丙烯酸[BingXiSuan]酯,以及甲基丙烯酸[BingXiSuan]酯等體系的光固化[GuHua],表明由于這些體系產(chǎn)品內(nèi)應(yīng)力高、空洞含量大、機(jī)械性能差、吸水率高,和玻璃化轉(zhuǎn)變溫度(Tg)低等缺點(diǎn),而難以在航空航天等高技術(shù)領(lǐng)域得到應(yīng)用。材料科學(xué)家繼而將眼光投向環(huán)氧樹(shù)脂[HuanYangShuZhi],光固化[GuHua]環(huán)氧樹(shù)脂[HuanYangShuZhi]能克服以上缺點(diǎn),可獲得高性能結(jié)構(gòu)材料,并在固體發(fā)動(dòng)機(jī)殼體材料等應(yīng)用。中國(guó)環(huán)氧樹(shù)脂[HuanYangShuZhi]行業(yè)協(xié)會(huì)(www.epoxy-e.cn)的這位專家,近年來(lái)世界環(huán)保法規(guī)日益完善,以紫外光固化[GuHua]涂料(UVCC)、水性涂料、高固體分涂料,和粉末涂料為代表的環(huán)保型綠色涂料則應(yīng)運(yùn)而生,成為人們關(guān)注和研究的熱點(diǎn)。UVCC由光敏樹(shù)脂(低聚物)、活性單體、光引發(fā)劑和各類(lèi)添加劑組成。低聚物是含有C=C不飽和雙鍵的低分子質(zhì)量樹(shù)脂,主要是不飽和聚酯、環(huán)氧丙烯酸[BingXiSuan]酯(EA)、聚氨酯丙烯酸[BingXiSuan]酯、聚酯丙烯酸[BingXiSuan]酯、多烯/硫醇體系、聚醚丙烯酸[BingXiSuan]酯、水性丙烯酸[BingXiSuan]酯、陽(yáng)離子樹(shù)脂等。環(huán)氧丙烯酸[BingXiSuan]酯綜合性能優(yōu)良,是目前應(yīng)用最廣泛,用量最大的光固化[GuHua]低聚物。


    2、環(huán)氧值的測(cè)定(鹽酸-丙酮法)
    3、環(huán)氧全氟辛酸酯的合成

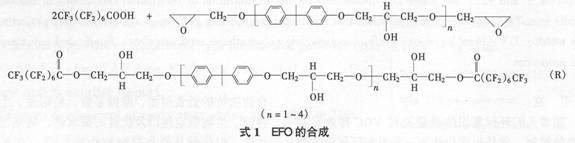

    室溫下稱取0.005mol(2.26g)的環(huán)氧樹(shù)脂[HuanYangShuZhi](將環(huán)氧樹(shù)脂[HuanYangShuZhi]溶于10g的二氧六環(huán))加入裝有導(dǎo)氣管、攪拌棒、回流冷凝管的100 mL四口燒瓶中,60℃時(shí)滴加全氟辛酸的二氧六環(huán)溶液(0.01mol的全氟辛酸+10g的二氧六環(huán)+N,N-二甲基苯胺),滴加完后(約1h)升溫至80℃反應(yīng)5~6h。減壓蒸餾除去溶劑后,將所得的產(chǎn)物溶于乙醚中,用0.1mol/L的NaOH水溶液洗滌3次,干燥后稱重,產(chǎn)率為84%。紅外譜圖表明:波數(shù)為3 435cm-1的寬峰為OH的伸縮振動(dòng)峰;波數(shù)為1781.4cm-1的吸收峰可歸屬為CF2COOCH2結(jié)構(gòu)中C=O的伸縮振動(dòng);波數(shù)為1607cm-1,1582cm-1,1509.7cm-1,1457.5cm-1的吸收峰可歸屬為苯環(huán)的骨架振動(dòng):波數(shù)為1205~1145.3cm-1的吸收峰可歸屬為-CF3,-CF2-的骨架振動(dòng)。反應(yīng)式如式1。

    4、環(huán)氧全氟辛酸酯聚氨酯甲基丙烯酸[BingXiSuan]酯的合成
    稱取計(jì)量的IPDI(以異氰酸根對(duì)環(huán)氧全氟辛酸酯中羥基含量的比值計(jì)量),一定量的辛酸亞錫溶于二氧六環(huán)后倒入裝有導(dǎo)氣管、攪拌棒、回流冷凝管的100mL四口燒瓶。90℃時(shí)滴加全氟環(huán)氧樹(shù)脂[HuanYangShuZhi]的二氧六環(huán)溶液,反應(yīng)一段時(shí)間后加入PEG繼續(xù)反應(yīng),用二正丁胺法監(jiān)測(cè)反應(yīng)物中NCO(異氰酸根)的含量,當(dāng)其達(dá)到理論值時(shí)降溫至60℃,加人0.01mol的甲基丙烯酸[BingXiSuan]羥乙酯和少量的對(duì)苯二酚,反應(yīng)至紅外譜圖上NCO峰顯示極微量時(shí),升溫直至紅外上的NCO峰完全消失,停止反應(yīng)。據(jù)中國(guó)環(huán)氧樹(shù)脂[HuanYangShuZhi]行業(yè)協(xié)會(huì)(www.epoxy-e.cn)專家介紹,采用溶解沉淀法得到環(huán)氧全氟辛酸酯聚氨酯甲基丙烯酸[BingXiSuan]酯大分子單體。反應(yīng)式如式2。


(資料來(lái)源:中國(guó)環(huán)氧樹(shù)脂[HuanYangShuZhi]專家?guī)?,編輯:?xí)樹(shù))



  以上是《EP專題之UV(三)全氟改性2》的詳細(xì)內(nèi)容。

環(huán)氧樹(shù)脂 - seethedealer.net -(責(zé)任編輯:admin)
分享到:
------分隔線----------------------------
發(fā)表評(píng)論
請(qǐng)自覺(jué)遵守互聯(lián)網(wǎng)相關(guān)的政策法規(guī),嚴(yán)禁發(fā)布色情、暴力、反動(dòng)的言論。
評(píng)價(jià):
表情:
用戶名: 驗(yàn)證碼:點(diǎn)擊我更換圖片
欄目列表
推薦內(nèi)容
關(guān)于我們 | 廣告合作 | 版權(quán)聲明 | 網(wǎng)站地圖 | 聯(lián)系我們 | 環(huán)氧樹(shù)脂 | 稀釋劑 | 固化劑 | 消泡劑 | 脫模劑
