三、縮水甘油酯型環(huán)氧樹脂

   由多元酸或酸酐和環(huán)氧氯丙烷或環(huán)氧丙醇經(jīng)縮聚反應而制得的。

   （一）對苯二甲酸二縮水甘油酯

   對苯二甲酸二縮水甘油酯是以對苯二甲酸為原料，由三步合成的。

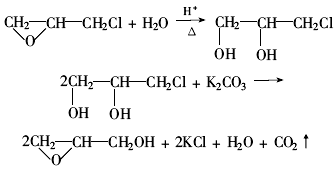

   （1）環(huán)氧丙醇的制備：

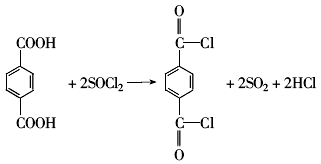

   （2）對苯二甲酰氯的制備：

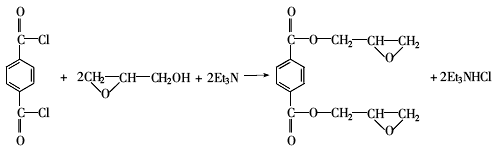

   （3）對苯二甲酰氯與環(huán)氧丙醇合成對苯二甲酸二縮水甘油酯：

   對苯二甲酸二縮水甘油酯的固化產(chǎn)物在+120～-180℃都有優(yōu)異的粘結強度，可滿足國防和宇航業(yè)的特殊需要。

   （二）內(nèi)次甲基四氫鄰苯二甲酸二縮水甘油酯

   內(nèi)次甲基四氫鄰苯二甲酸二縮水甘油酯（以下簡稱為NAG環(huán)氧），它是以NA酸酐為原料經(jīng)以下步驟制得。

   （1）NA酸酐水解：

   （2）NA酸和環(huán)氧氯丙烷加成反應：

   （3）加成物環(huán)化反應：

   NAG環(huán)氧樹脂的典型性能：

   外觀                             黃色液體

   環(huán)氧值/mol·(100g)-1              0.570

   碘值/mgl·g-1                     81.8

   可水解氯含量/%（質量分數(shù)）       1.25

   揮發(fā)分/%                         0.18

   密度（25℃）/g·cm-3              1.263

   折光率（25℃）                   1.5032

   黏度/Pa·s（25℃）               1.16

             （40℃）               0.27

             （60℃）               0.069

   NAG環(huán)氧樹脂另一特點是黏度低對增強纖維的浸潤性很好，25℃時的黏度僅是雙酚A型環(huán)氧樹脂的1/10。

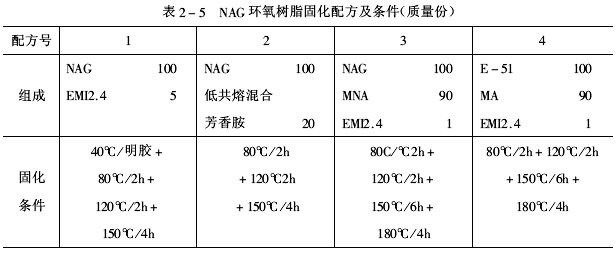

   NAG環(huán)氧樹脂澆鑄料的組成及固化條件見表2-5，其性能見表2-6及表2-7。

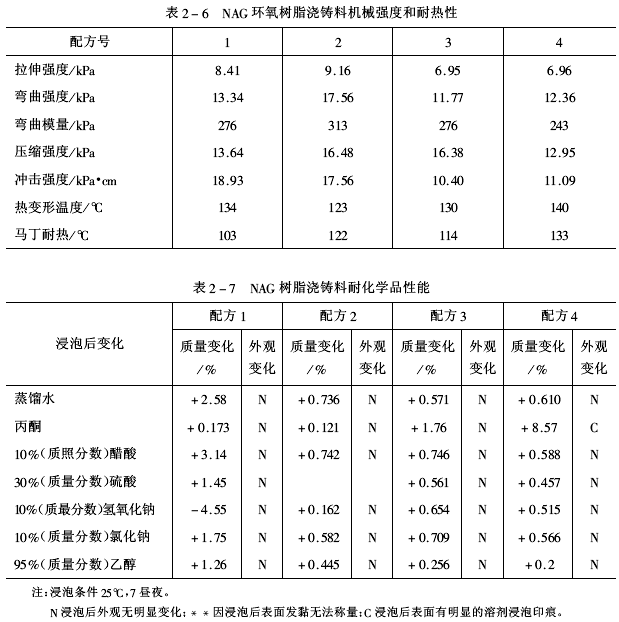

   從表2-6中可以看出NAG樹脂所有的澆鑄料都有良好的機械強度和耐熱性，特別是以低共熔混合芳香胺固化體系綜合性能為優(yōu)越，并具有良好的介電性能和耐電弧性。

   從表2-7中可以看到MAG-EM1，2，4體系的澆鑄件浸泡后質量變化均達百分之幾的數(shù)值，這可能是由于樹脂中含有一定的氯代醇（可水解氯）妨礙了陰離子聚合而引起的。除了NAG-低共熔混合芳香胺體系澆鑄料在30%硫酸（質量分數(shù)）中浸泡表面發(fā)黏外NAG固化物和E-51雙酚A 環(huán)氧樹脂一樣具有良好的耐化學品性。值得注意的是NAG澆鑄料均有良好的耐丙酮性，浸泡7 晝夜后不僅外觀無變化而質量變化也小，為制造特定耐化學品涂料和貯罐的應用提供了依據(jù)。

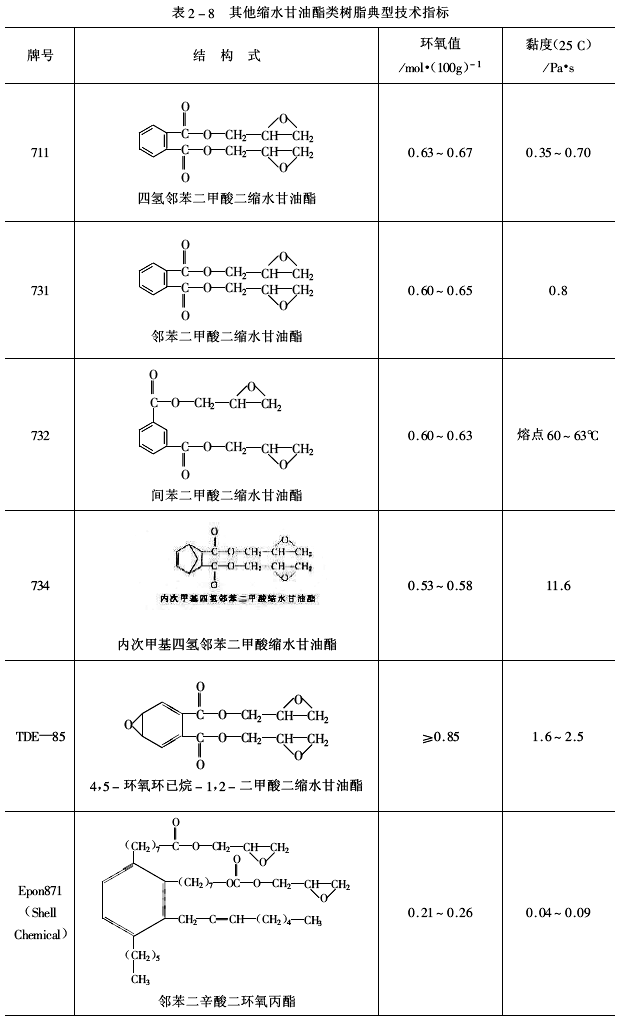

   其他縮水甘油酯類樹脂典型技術指標見表2-8。
