隨著電器工業的迅速發展對環氧樹脂制品的尺寸精度、表面質量、多種嵌件內應力分布均勻性都有了更高的要求。通用的常壓澆鑄、真空澆鑄已無法滿足這樣高的要求，為此必須使用一種新工藝即環氧樹脂壓力凝膠工藝（Automatic Pressure GelationProcess）。這種工藝是20世紀60年代初由瑞士CIBA-GEOGY公司首先開發的。它通過壓力將環氧樹脂、固化劑等混合料由專用注射機注入模具內，在加熱、加壓條件下使環氧樹脂混合料凝膠固化，因此又稱為反應注射成型（Reaction Iniection Mold-ing）。這種工藝及注射成型機真正能大量投入工業化生產是在1975年之后。

    最早實現商品化的產品是美國GE公司在1979年推出的名為“Arnox”的產品。它在一定范圍內的固化速度為30～60s，由于固化放熱量過大不能用于2kg以上制品的生產。到了20世紀80年代初，H.G.Waddill對多種脂肪族多元胺進行了研究，研究出了二液型RIM的成型技術，這種體系可以在100～120℃下1～3min內完全固化。直到這時，環氧樹脂RIM成型技術才趨于成熟。我國從1985年開始從國外引進了環氧樹脂注射機和專用料。





    環氧樹脂RIM成型加工工藝與熱塑性塑料的注射成型工藝十分相似。首先將干燥的環氧樹脂料定量地輸入配料桶內，進行混合、真空處理，混合料達到要求后，即可放人注射缸內備用。

    在進行混合料處理的同時，將注塑模具裝在注射機上，然后校正、加熱。把裝有注射料的壓力容器移至注射機前，同時在環氧樹脂料桶中注入一定壓力的干燥氣體，把容器與注射噴嘴接通。調整好注射時間、壓力、溫度等參數后，即可進行注射。

    環氧樹脂RIM成型加工的周期一般在10min內完成，時間雖短，但整個過程對計量、混合、注射壓力、模具溫度和開鎖模時間的控制要求是十分精確的。

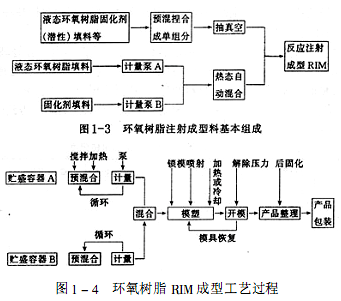

    圖1-3和圖1-4分別是環氧樹脂注射料和RIM成型工藝原理圖。





    環氧樹脂RIM成型具有許多優點：

    能大大提高環氧樹脂制品的表面和內部質量。其中主要的原因是注射成型工藝中混合料的溫度比模具一般要低70℃，環氧樹脂混合料、固化能量由外界模具提供，因此在靠近模壁處混合料溫度最高，并首先固化，然后逐步深入到內部，這樣固化的放熱量能得到較好的控制。由于中心處固化較慢，在外界持續的壓力下，注射噴嘴可以在整個固化成型過程中對模腔注料，補償因固化反應而引起的體積收縮，因此所制得的環氧樹脂制品尺寸精度及表面質量高，內應力小，分布均勻，機械、電氣性能均比真空澆鑄制品高。

    一些典型的反應注射成型的環氧樹脂制品如下：

    ①環氧樹脂耐SF₆絕緣套筒；

    ②環氧樹脂絕緣塊、蓋；

    ③支柱絕緣子；

    ④小型盒式絕緣子。





    環氧樹脂RIM制品的性能往往不能滿足要求，為了提高環氧樹脂RIM制品的性能，人們進行了許多研究工作，其研究方向主要有兩個方面：一是采用纖維增強法形成了RRIM系列；二是使環氧樹脂和其他聚合物形成互穿網絡即IPN-RIM結構。

    增強反應注射成型（RRIM）共有三種類型。

    （1）填料添加法   在液體原料中加入粉狀、鱗片狀、球狀或無定形的填料以提高環氧樹脂的硬度，減少固化收縮率，并降低成本。適宜的填料有碳酸鈣、二氧化硅和云母粉等。

    N.S.Strand研究了填料的類型和用量對RIM性能的影響，最為引人注目的發現是球狀玻璃珠填料，其表面積最小，吸油量最低，對改善制品的耐化學品性、耐熱性和熱膨脹系數的效果最好。

    （2）編織物鋪墊法   由長纖維編織成板狀或棒狀的增強材料預先鋪墊在模具內，隨后再注射入環氧樹脂，使之成型。

    （3）混合法   由（1）法和（2）法共同使用，連續地在金屬模具內配置好玻璃纖維織物（或其他纖維織物），然后用含有填料的環氧樹脂混合物注射入模具內，使之成型。一般來說，隨著纖維含量的增加，其注射成型材料的彎曲強度和沖擊強度均提高。

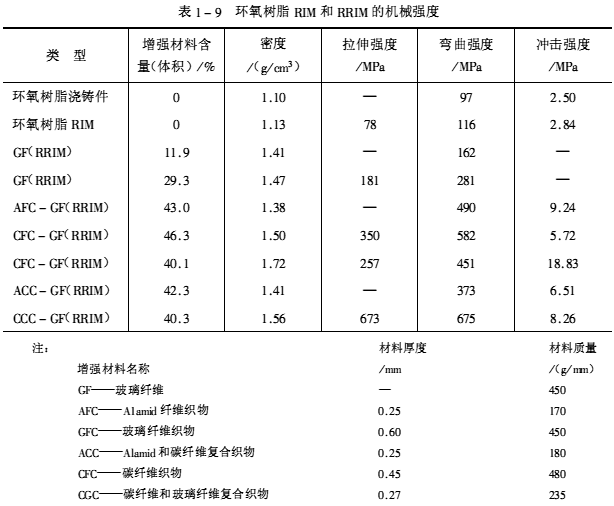

    用玻璃纖維、碳纖維、Alamid纖維以及復合纖維織物作鋪墊材料所得到的RRIM成型件的性能見表1-9。





    從表1-9可以看出環氧樹脂PIM成型件的機械強度比澆鑄件高出10%～20%，RRIM成型件尤其是復合纖維增強后機械強度提高了2～5倍。





    互穿網絡RIM是將環氧樹脂與另外一種樹脂（例如聚氨酯）混合后進行反應注射成型的材料。目前研究的最廣泛的是聚氨酯和雙酚A型環氧樹脂體系，關鍵的問題是選擇能使兩者在注射成型的同時發生完全反應的催化劑，這將是一個重要的研究課題。已成為當前國際上研究的熱點之一。

    環氧RIM最適宜于高壓絕緣珠、互感器、馬達轉子、耐腐蝕泵體等的大量生產。我國在數年前也已引進了數條RIM生產線制造電器絕緣材料，但使用材料絕大多數仍需進口。這和國際上先進水平差距很大。
